Hliníkové dveře a přístup na čip Jičín

Přidáno 18. 10. 2023 14:30:38 Počet shlédnutí 531

Nové hliníkové dveře se samozamykacími zámky a přístupem na čip pro bytový dům v Jičíně

Popis původního řešení

Jednalo se o dispozičně stejné, ovšem dožilé hliníkové dveře. Dveře byly původně osazeny mechanickými jednobodovými zámky a elektrickým otevíračem, který jistil dveře pouze na jednom odpruženém bodě. V případě pokusu o vloupání se jedná téměř o rutinní záležitost mnoha zlodějů (takto osazené dveře lze otevřít pomocí šroubováku).

Požadavek zákazníka

Zákazník požadoval jednak vysokou mechanickou odolnost, možnost seřizování kvůli změnám počasí.

Dále byl požadován vysoký standard na mechanické zabezpečení proti vloupání, a také usnadnit používání dveří (díky samozamykacímu zámku není nutné po každém odchodu zamykat).

Dále bylo požadováno vybudovat přístupový systém tak, aby bylo možné dveře otevírat pomocí čipu. Další požadavky na přístupový systém byla pokročilá správa uživatel (mazání, sledování, přidávání, výpis událostí).

Navrhované řešení

Pro výrobu dveří jsme zvolili hliníkový profil 72 mm se třemi panty a s izolačním dvojsklem. Zámek byl zvolen EL460 od výrobce AssaAbloy. Jedná se o elektromechanický samozamykací panikový zámek, který jistí na 2 pevných samočinných bodech. Ve směru úniku lze odemknout stiknutím kliky, v kontrolovaném směru lze odemknout stisknutím kliky po příchodu otevíracího impulsu od čtečky čipů nebo z domovnho telefonu.

Konstrukčně se jedná o 2 dvoukřídlové dveře s otevíravým pasivním křídlem, které se aretuje pomocí zástrčí ve falcu dveří (do prahu a nadpraží), s horním prosklenným světlíkem.

Pasivní křídlo je osazené čtečkou na čipy (a také zadlabanou kabelovou průchodkou, která se stará o ochranu kabelu od čtečky).

Akticní křídlo, osazené samozamykacím zámkem, je rovněž osazeno zadlabanou panceřovou průchodkou, která chrání kabel od zámku. Dále je na křídle osazený dveřní zavírač GEZE s aretačním lomeným ramenem.

Jako přístupový systém byl zvolen Smartair,rovněž od výrobce AssaAbloy. Přístupový systém nabízí pohodlnou správu uživatelů a pokročilé funkce přístupoého systému.

Všechny komponenty jsou mosazeny pomocí montážních podložek a lisovacích materických matic, které zaručují trvalé utažení s minimálním rizikem samovolného povolení šroubů.

Postup instalace

Po demontáži původních dveřních výplní a úpravě stavebního otvoru byly ukotveny a vyrovnány nové dveře, které jsou dookolního zdiva kotveny pomocí vrutů do zdiva. Dilatační spára je vyplněna montážní pěnou a po ořezání zapravena do finální omítky.

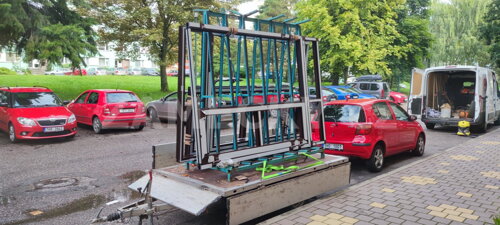

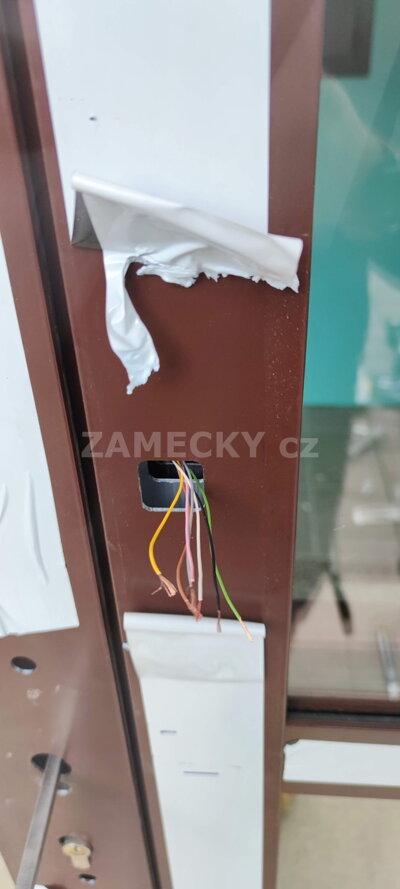

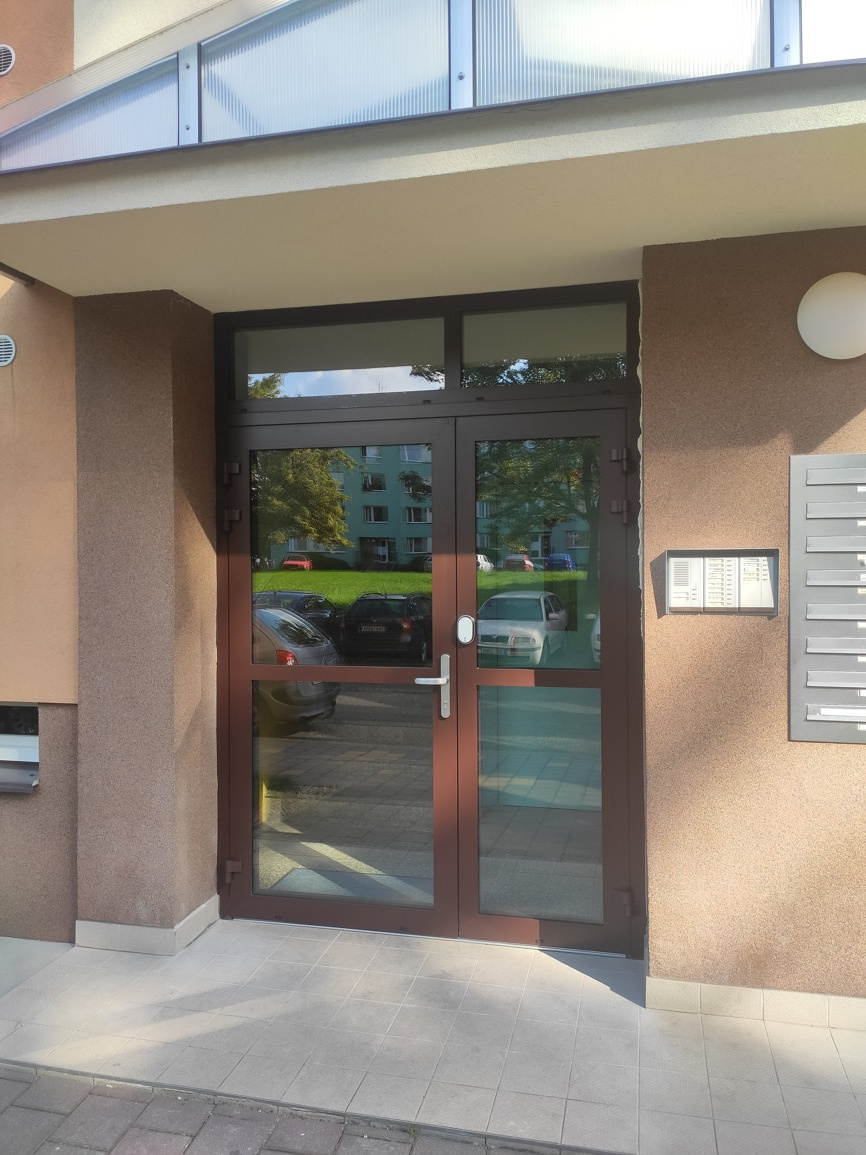

Převoz hliníkových dveří Zadlabací kabelová průchodka v hliníkových dveřích Osazení hliníkových dveří Vyvedení kabeláže pro čtečku čipů Montáž dveřního zavírače pomocí montážní podložky a nýtovacích matic Nové hliníkové dveře
