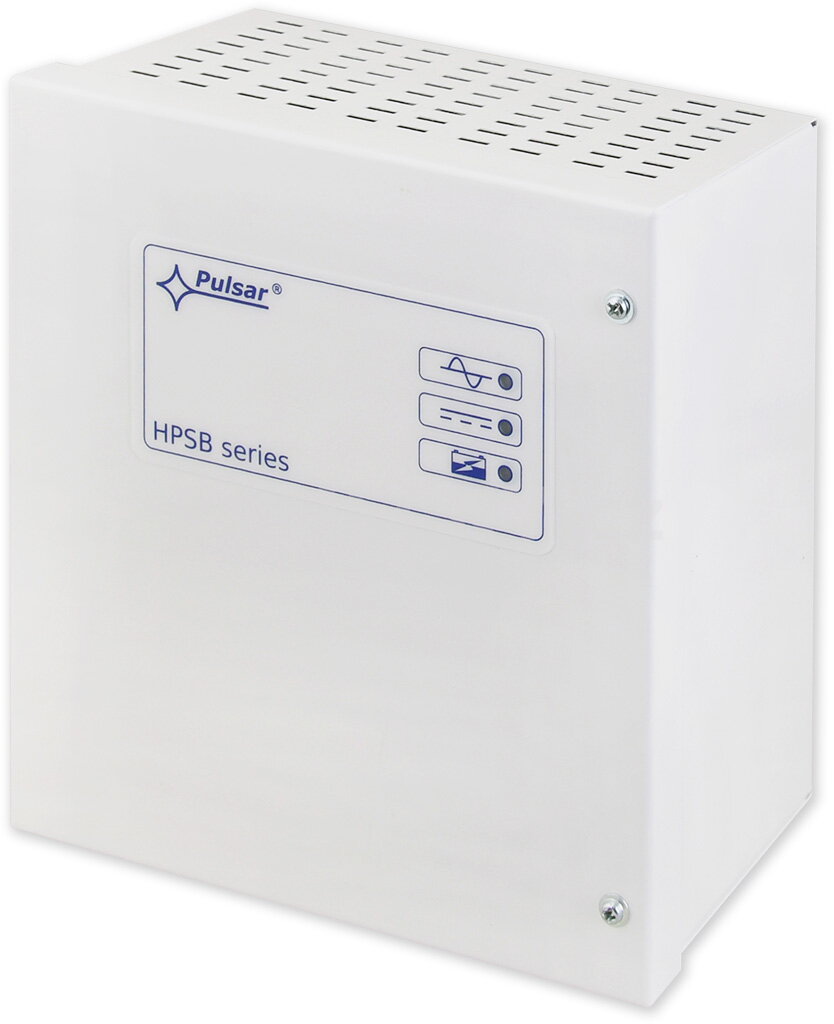

Zálohovaný zdroj v boxu 13V 2Ah-10Ah Pro připojení baterie7Ah-65Ah

Vlastnosti

Pomocný zdroj v plechovém boxu s místem pro záložní akumulátor. Zdroj je v provedení AC/DC měniče, který se vyznačuje vysokou provozní odolností, vysokou účinností a minimálním ohřevem. Provedení je určeno pro použití v instalacích EZS, ale lze použít i v jiných případech, kde je potřeba zálohovaný zdroj 12 V =.

• Typ modulu: přídavný zdroj
• Typ zdroje: AC/DC měnič
• Provedení: Plechový box
• Napájení: 230V (180V - 160 V)
• Výstupní napájení: 13,8V (12V - 14V)
• Maximální proudový odběr z AUX výstupu
  • 2 A
  • 3 A
• Dobíjecí proud záložního akumulátoru
  • 0,5 A
• Záložní akumulátor
  • max 7Ah
  • max 18Ah
• Detekce výpadku AC: ANO, LED
• Signalizace dobíjení akumulátoru: ANO, LED
• Detekce přetížení AUX: ANO, LED
• Ochrana AUX výstupu: zkrat, přetížení
• Ochrana akumulátoru: vybití pod 9,5 V, přepolování
• Ochrana proti přepětí: ano, výstup AC
• Tamper krytu: Ano

Varianty:

• PS-BOX 13V2A7Ah II

Zálohovaný napájecí zdroj PS-BOX-13V2A7Ah je určen k nepřetržitému napájení součástí EZS, která vyžadují
stabilizované napětí 12VDC. Zdroj dodává napětí 13,8 V DC o proudové kapacitě 2,0A pro AUX + 0,5A pro dobíjení akumulátoru. Celkový proud spotřebičů, připojených na AUX nesmí překročit 2A.
V případě přerušení dodávky síťového proudu dojde k okamžitému přepnutí na napájení z akumulátoru. Nabíjecí
proud pro AKU je nastaven na 0,5A. Zdroj je umístěn v kovové skříni s místem pro akumulátor o maximální
kapacitě 7Ah/12V. Skříň je vybavena mikrospínačem, který informuje o otevření dveří (tamper).

Rozměry skříně 175x185x82 mm (VxŠxH)

Prohlášení o shodě

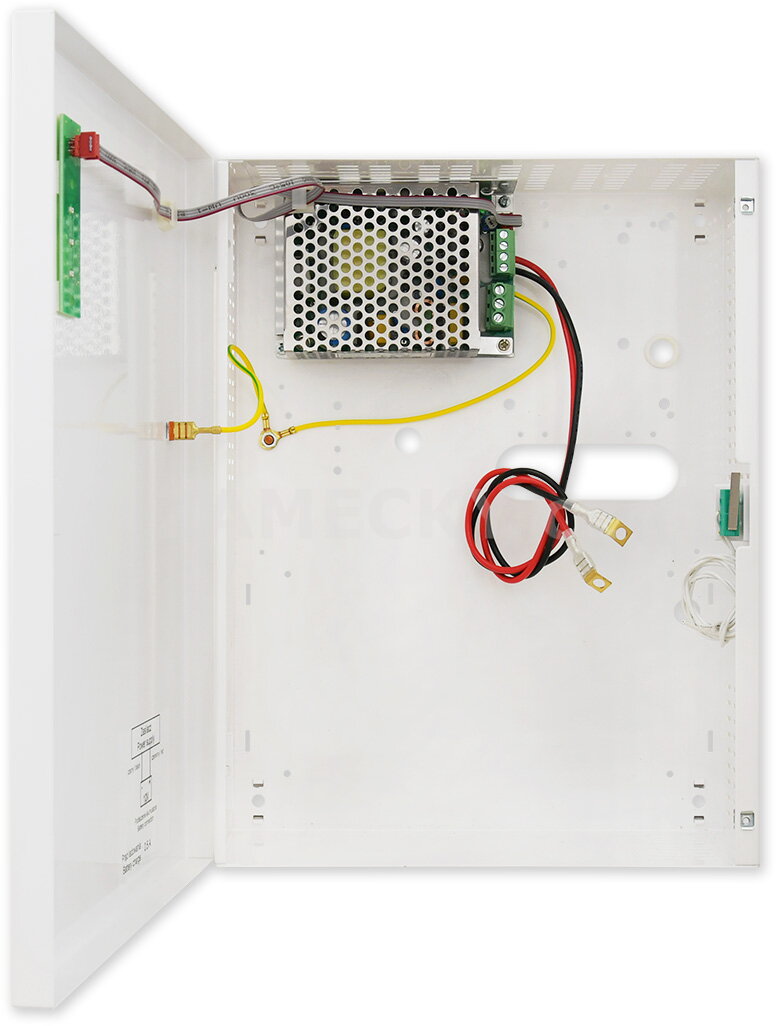

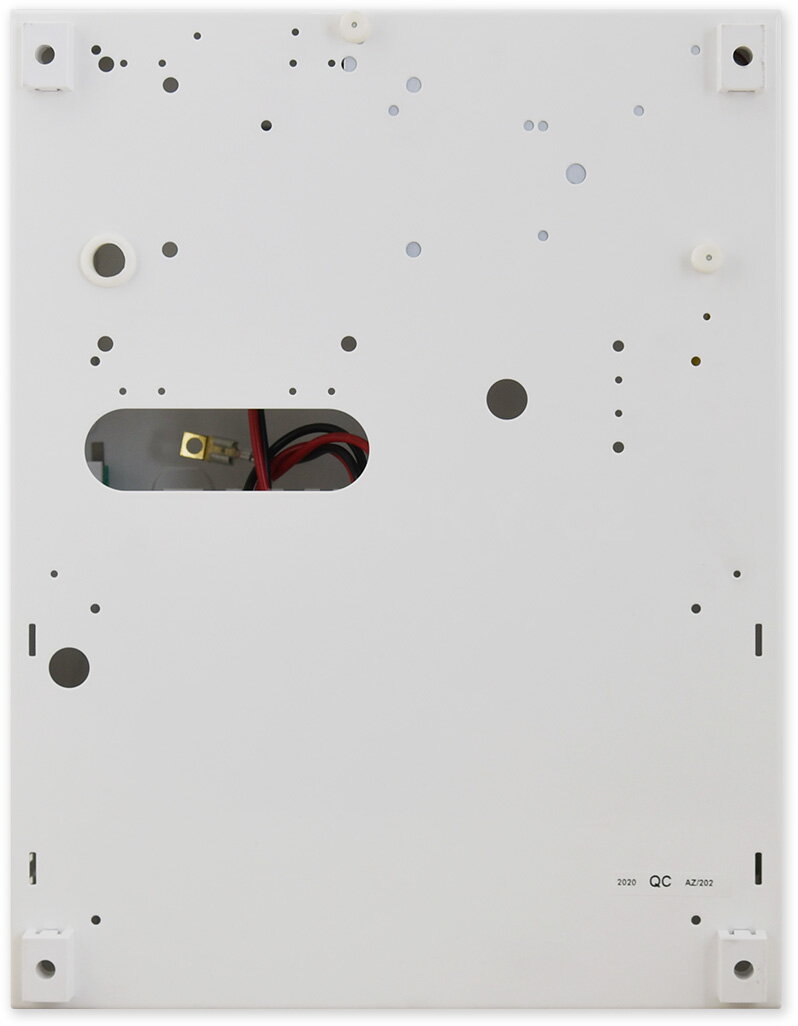

• PS-BOX-13V3A18Ah II

Zálohovaný napájecí zdroj PS-BOX-13V3A18Ah je určen k nepřetržitému napájení součástí EZS, která vyžadují
stabilizované napětí 12VDC. Zdroj dodává napětí 13,8 V DC o proudové kapacitě 3,0A + 0,5A pro dobíjení
akumulátoru. Celkový proud spotřebičů, připojených na AUX nesmí překročit 3A.
V případě přerušení dodávky síťového proudu dojde k okamžitému přepnutí na napájení z akumulátoru. Nabíjecí
proud pro AKU je nastaven na 0,5A. Zdroj je umístěn v kovové skříni s místem pro akumulátor o maximální
kapacitě 18Ah/12V. Skříň je vybavena mikrospínačem, který informuje o otevření dveří (tamper).

Prohlášení o shodě

• PS-BOX-13V7A18Ah II

Zálohovaný napájecí zdroj PS-BOX-13V6A18Ah je určen k nepřetržitému napájení součástí EZS, která vyžadují
stabilizované napětí 12VDC. Zdroj dodává napětí 13,8 V DC o proudové kapacitě:

• a) Výstup AUX 6,0A + 1A pro dobíjení akumulátoru
• b) Výstup AUX 5,0A + 2A pro dobíjení akumulátoru

Celkový proud spotřebičů, připojených na AUX společně s dobíjecím proudem akumulátoru nesmí překročit 7A.
V případě přerušení dodávky síťového proudu dojde k okamžitému přepnutí na napájení z akumulátoru. Nabíjecí
proud pro AKU je továrně nastaven na 1A. Zdroj je umístěn v kovové skříni s místem pro akumulátor o maximální
kapacitě 18Ah/12V. Skříň je vybavena mikrospínačem, který informuje o otevření dveří (tamper).

Prohlášení o shodě

• PS-BOX-13V15A40Ah II

Zálohovaný napájecí zdroj PS-BOX-13V15A40Ah je určen k nepřetržitému napájení součástí EZS, která vyžadují
stabilizované napětí 12VDC. Zdroj dodává napětí 13,8 V DC o proudové kapacitě:

• a) Výstup AUX 13,0A + 2A pro dobíjení akumulátoru
• b) Výstup AUX 11,0A + 4A pro dobíjení akumulátoru

Celkový proud spotřebičů, připojených na AUX společně s dobíjecím proudem akumulátoru nesmí překročit 15A.
V případě přerušení dodávky síťového proudu dojde k okamžitému přepnutí na napájení z akumulátoru. Nabíjecí
proud pro AKU je továrně nastaven na 2A. Zdroj je umístěn v kovové skříni s místem pro akumulátor o maximální
kapacitě 40Ah/12V. Skříň je vybavena mikrospínačem, který informuje o otevření dveří (tamper).

Prohlášení o shodě

• PS-BOX-13V10A65Ah

Zálohovaný napájecí zdroj PS-BOX-13V10A40Ah je určen k nepřetržitému napájení součástí EZS, která vyžadují
stabilizované napětí 12VDC. Zdroj dodává napětí 13,8 V DC o proudové kapacitě:
1.Výstup AUX 10,0A + 1A pro dobíjení akumulátoru
2.Výstup AUX 7,0A + 4A pro dobíjení akumulátoru
Celkový proud spotřebičů, připojených na AUX společně s dobíjecím proudem akumulátoru nesmí překročit 11A.
V případě přerušení dodávky síťového proudu dojde k okamžitému přepnutí na napájení z akumulátoru. Nabíjecí
proud pro AKU je továrně nastaven na 1A. Zdroj je umístěn v kovové skříni s místem pro akumulátor o maximální
kapacitě 65Ah/12V. Skříň je vybavena mikrospínačem, který informuje o otevření dveří (tamper).

Přetížení nebo zkrat výstupu zdroje

Výstup dobíjení pro AKU je vybaven ochranou na bázi polymerové pojistky PTC. V případě, že zdroj bude zatížen
proudem překračujícím hodnotu Imax. (zatížení 110% ÷ 150% výkonu zdroje) dojde k automatickému odpojení
výstupního napětí, které je signalizováno zhasnutím zelené diody. Po odstranění příčiny se výstup automaticky
obnoví.

V případě zkratu nebo přepólování akumulátoru je zdroj vybaven ochranou na bázi polymerové pojistky PTC. Po odstranění příčiny se výstup automaticky obnoví.

Optická signalizace

Diody na přednim panelu:

• AC - zelená LED: Svitem dioda signalizuje přítomnost napájení AC, při výpadku zhasne.
• AUX - zelená LED: Svitem dioda signalizuje napětí na výstupu zdroje, při výpadku zhasne.
• BAT – červená LED: Svitem dioda signalizuje aktivní proces dobíjení akumulátoru.

Odpojení vybitého akumulátoru

Zálohovaný zdroj je vybaven systémem odpojení vybitého akumulátoru. Jestliže napětí při provozu na akumulátor poklesne na svorkách akumulátoru pod 9,5 V, akumulátor se odpojí.

Instalace

Jelikož je zdroj navržen k nepřetržité práci, nemá vypínač napájení, proto je třeba zajistit v napájecím obvodu
příslušnou ochranu proti přetížení. Uživatele je třeba také uvědomit o způsobu odpojení napájení od síťového
napětí (nejčastěji označením jističe v pojistkové skříni). Elektrická instalace má být provedena podle platných
norem a předpisů.

Zapojení

Technická specifikace

• Napájecí napětí: 200/ 240V AC/50Hz
• Odběr proudu:
  • 0,4A/230V max
  • 0,5A/230V max
  • 1A/230V max
  • 2A/230V max
• Výstupní napětí: 13,8V DC
• Ochrana AKU odpojením U<9,5V
• Výstupní proud:
  • 2A AUX
  • 3A AUX
  • 5A AUX
  • 6A AUX
  • 10A AUX
  • 13A AUX
  • 11A AUX
• Dobíjecí proud:
  • 0,5A dobíjení AKU
  • 1A dobíjení AKU
  • 2A dobíjení AKU
  • 4A dobíjení AKU
• Rozsah regulace napětí AUX: 12VDC - 14VDC
• Maximální kapacita AKU 7Ah - 65Ah
• Provozní teplota -10ºC - + 40ºC
• Ochrana proti zkratu v obvodu AKU: elektronická - polymer
• Ochrana proti přetíženi AUX: elektronická - polymer
• Přepěťová ochrana AUX: při překročení U>150%
• TAMPER: výstup signailzující otevření skříně
• Rozměry skříně:175x185 x82 mm (VxŠxH)
• Zajištění víka: vruty po stranách, možnost osazení zámku
• Stupeň krytí: IP 20
• Relitivní vlhkost 90% bez kondenzace
