Flexibilní řada řídících jednotek, která umožňuje sloučít více typů isntalace
- Přístupový systém
- Časové ovládání
- Automatické odblokování
- Napájení
- EPS
- EZS
- Dálkové ovládání
- Automatická světla
- Časové zámky
- GSM moduly
- Záložní baterie
Řídící jenotky vyrábíme dle požadavku zákazníka
Základní vybavení řídící jednotky je box do kterého jsou jednotlivé komponety umístěny
Komponenty řídících jednotek umísťujeme do osvědčených boxů. V případě, že nevyhovuje vzhled nebo velikost je možné použít libovolný úložný systém.
- Klasické rozvaděče na omítku, nebo pod omítku
- E-01-07-005
- E-01-07-001
- E-01-07-003
- Datové rozvodnice s vysokým krytím proti vlhkosti a prachu
- E-01-07-002
- E-01-07-004
- Kovové boxy ACS
- I-02-03-001
- Datové rozvaděče (Racky)
- T-09-01-001
Řídící jdnotky přístupového systému AL2S
Řídící jednotky zahrnují vstupy pro čtečky čipů (vždy po 2 vstupech pro každé dveře - tak aby mohla být realizována i oboustranná kontrola vstupu bez nutnosti jednotky pro 2 dveře), napájecí svorky, vstup pro odchozí tlačítko (nebo externí otevírací impuls), C, NO a NC výstupy relé. Kontrolní světelné diody a síťovou kartu pro obsluhu prostřednictvím kabelu nebo v místní síti.
Řídící jednotky jsou děleny podle počtu dveří, které mohou oboustranně obsluhovat:
- Pro 1 dveře
- Pro 2 dveře
- Pro 3 dveře
- Pro 4 dveře
Správa systému ACS AL2S
Systém AL2S je možné porvozovat jako
- Přednastavený systém
- Tato varianta je určená pro uživatele, kteří chtějí systém jen používat bez nutnosti vlastní správy
- V případě potřeby jakékoliv změny (mazání čipů a podobně) provádíme tuto službu externě
- Systém s vlastním softwarem a správou
- K systém obdržíte software, zaškolení, systémovou podporu a případně stolní enkodér na karty
Napájení systému
Napájení řídící jednotky a jednotlivých komponent provádíme pomocí příslušných zdrojů
- Zdroje na DIN lištu
- S-02-02-002
- T-02-06-006
- Krabicové zdroje
- I-02-02-001
- I-02-02-002
- Zdroje s vidlicí
- Modulové zdroje
- T-02-06-004
- T-02-06-005
- Zálohované zdroje s možností připojení záložní baterie
- T-02-06-001
- T-02-06-002
- T-02-06-003
Hlavní přívod napájení do řídící jednotky
Řídící jednotka je vybavena jističem a volitelně vypínačem na boxu
Kabelové prostupy do boxu
Kabelové prostupy volíme dle typu použití
- Klasická gumová průchodka
- Průchodka s vyšším IP krytím

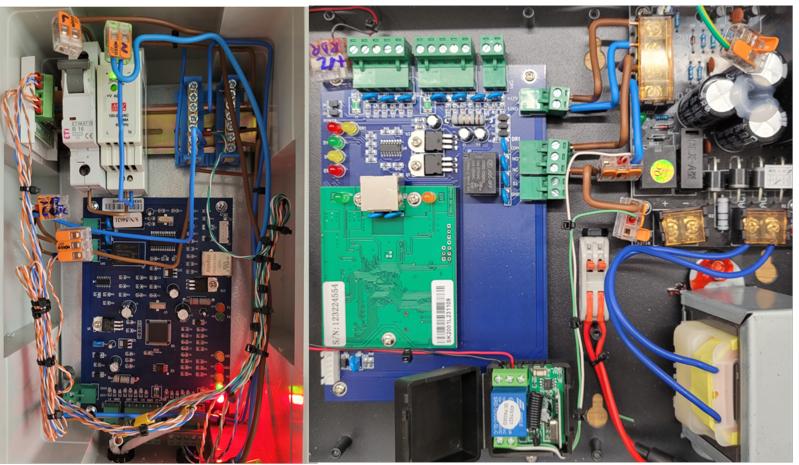

Příklady konfigurací řídící jednotky
- AL2S RJ-K101
- Přístupový systém pro 1 dveře. Otevření zámku typu Bez proudu zavřeno. Bez přípravy na záložní baterii
- Sestava
- E-01-07-004
I-01-01-001
E-01-13-001
E-01-04-001
S-02-02-002
E-01-10-001
E-01-10-002
E-01-11-001
E-01-08-002
E-01-08-003
E-01-08-004
E-01-12-001
Z-01-07-001
- E-01-07-004
- AL2S RJ-K102
- Přístupový systém pro 2 dveře. Otevření zámku typu Bez proudu zavřeno. Bez přípravy na záložní baterii
- Sestava
- E-01-07-004
I-01-01-002
E-01-13-001
E-01-04-001
S-02-02-002
E-01-10-001
E-01-10-002
E-01-11-001
E-01-08-002
E-01-08-003
E-01-08-004
E-01-12-001
Z-01-07-001
- E-01-07-004
- AL2S RJ-K103
- Přístupový systém pro 3 dveře. Otevření zámku typu Bez proudu zavřeno. Bez přípravy na záložní baterii
- Sestava
- E-01-07-004
I-01-01-002
E-01-13-001
E-01-04-001
S-02-02-002
E-01-10-001
E-01-10-002
E-01-11-001
E-01-08-002
E-01-08-003
E-01-08-004
E-01-12-001
Z-01-07-001
- E-01-07-004
- AL2S RJ-K104
- Přístupový systém pro 4 dveře. Otevření zámku typu Bez proudu zavřeno. Bez přípravy na záložní baterii
- E-01-07-004
I-01-01-003
E-01-13-001
E-01-04-001
S-02-02-002
E-01-10-001
E-01-10-002
E-01-11-001
E-01-08-002
E-01-08-003
E-01-08-004
E-01-12-001
Z-01-07-001
- E-01-07-004
- Přístupový systém pro 4 dveře. Otevření zámku typu Bez proudu zavřeno. Bez přípravy na záložní baterii
- AL2S RJ-K111
- Přístupový systém pro 1 dveře. Otevření zámku typu Bez proudu zavřeno. S přípravou na záložní baterii
- Sestava
- E-01-07-004
I-01-01-001
E-01-13-001
E-01-04-001
T-02-06-006
E-01-10-001
E-01-10-002
E-01-11-001
E-01-08-002
E-01-08-003
E-01-08-004
E-01-12-001
Z-01-07-001
- E-01-07-004
Po objednání Vás bude kontaktovat technik pro doladění detailů
Expedujeme kompletně osazené boxy. Příprava na následné připojení je na propojovací můstky (šroubovaný spoj), nebo na rychlosvorky WAGO (rychlospoj bez šroubování).
Žádné komentáře
7200 Kč
5950 Kč bez DPH
